Торговое холодильное оборудование представляет собой сложный комплекс инженерных решений, обеспечивающих сохранность скоропортящихся продуктов на всем пути от производителя до покупателя. В отличие от бытовых холодильников, коммерческие системы работают в режиме непрерывной интенсивной нагрузки, часто при открытом доступе к охлаждаемому объему, что предъявляет особые требования к каждому узлу холодильной машины.
Хладагент как рабочее тело холодильной машины
Хладагент вещество, которое циркулирует по замкнутому контуру холодильной установки и обеспечивает перенос тепла от охлаждаемого объекта к окружающей среде.
- В торговом холодильном оборудовании наибольшее распространение получили фреоны - галогенпроизводные углеводородов, обладающие уникальным сочетанием термодинамических свойств. Исторически сложилось так, что аббревиатура «фреон» стала практически синонимом слова «хладагент», хотя технически это лишь одно из семейств химических соединений, применяемых в холодильной технике.
- Современный рынок коммерческого холода оперирует несколькими основными марками хладагентов. R404a долгое время оставался стандартом для низкотемпературных систем благодаря низкой температуре кипения и высокой холодопроизводительности на единицу объема.
- R134a применяется преимущественно в среднетемпературном диапазоне, где требуется поддержание температуры в пределах от нуля до плюс восьми градусов. R407C и R407F представляют собой смесевые хладагенты, разработанные как переходные решения с пониженным потенциалом глобального потепления. Выбор конкретной марки определяется температурным режимом, типом компрессора и конструктивными особенностями испарителя.
Сравнительные характеристики основных марок хладагентов
| Марка | Температурный диапазон | Показатель GWP | Типовое применение | Особенности эксплуатации |
|---|---|---|---|---|
| R404a | Низкотемпературный | Около 3900 | Морозильные камеры, лари | Запрещен в новом оборудовании ряда стран |
| R134a | Среднетемпературный | Около 1430 | Охлаждаемые витрины, шкафы | Требует синтетического масла |
| R407C | Средне- и высокотемпературный | Около 1770 | Переходные решения | Смесевой состав, дозаправка только в жидкой фазе |
| R407F | Среднетемпературный | Около 1820 | Модернизация существующих систем | Близок по свойствам к R404a |
| R290 (пропан) | Средне- и низкотемпературный | Около 3 | Компактное торговое оборудование | Взрывоопасен, ограничение по массе заправки |
| R744 (диоксид углерода) | Низкотемпературный | 1 | Промышленные и крупные торговые системы | Высокое рабочее давление в контуре |
Критически важным параметром хладагента выступает его озоноразрушающий потенциал и потенциал глобального потепления. Монреальский протокол и последующие международные соглашения последовательно ограничивают применение веществ с высоким GWP. R404a, обладающий показателем GWP около 3900, уже запрещен к использованию в новом оборудовании на территории Европейского союза и ряда других стран. На смену приходят гидрофторолефины и природные хладагенты - пропан, изобутан, диоксид углерода. Переход на альтернативные вещества требует перенастройки терморегулирующих вентилей и замены компрессорного масла, поскольку разные хладагенты предъявляют неодинаковые требования к смазочным материалам и материалам уплотнений.
Практический совет для владельцев торгового оборудования: при дозаправке или замене хладагента категорически недопустимо смешивать разные марки фреона. Даже небольшое количество постороннего вещества в контуре приводит к нарушению работы терморегулирующего вентиля, снижению холодопроизводительности и повышенному износу компрессора. Перед заправкой система должна быть вакуумирована с обязательной заменой фильтра-осушителя.
Испаритель: узел отбора тепла из охлаждаемого объема
Испаритель выполняет функцию непосредственного теплообменника между хладагентом и охлаждаемой средой. В торговом холодильном оборудовании применяются два принципиально разных конструктивных исполнения: воздухоохладители и батарейные испарители. Воздухоохладитель представляет собой ребристотрубчатый теплообменник, через оребрение которого принудительно продувается воздух. Батарейный испаритель, характерный для систем статического охлаждения, передает холод преимущественно за счет естественной конвекции и теплопроводности.
В низкотемпературных би-блоках, широко применяемых для оснащения холодильных камер, испаритель монтируется непосредственно внутри охлаждаемого объема. Например, в комплектации Polair BB2100 используется воздухоохладитель AS402-11.0, рассчитанный на рабочий диапазон от минус пятнадцати до минус двадцати градусов. Конструктивно такой испаритель включает медные трубки с алюминиевым оребрением, вентилятор для принудительной циркуляции воздуха и систему оттайки. Расстояние между ребрами определяется температурным режимом: для низких температур шаг оребрения увеличивают, чтобы замедлить нарастание инея.
Эффективность испарителя напрямую зависит от температурного напора - разности между температурой кипения хладагента и температурой охлаждаемой среды. Чем ниже давление кипения, тем ниже температура поверхности испарителя, но тем больше энергии затрачивает компрессор. Оптимальный температурный напор для торгового оборудования составляет от пяти до десяти градусов. Превышение этого диапазона свидетельствует о недостаточной площади теплообмена, загрязнении оребрения или неправильной настройке терморегулирующего вентиля.
Обслуживание испарителя воздухоохладителя требует регулярной очистки оребрения от пыли и продуктового мусора. Забитый пылью теплообменник теряет до тридцати процентов холодопроизводительности, что вынуждает компрессор работать непрерывно без отключений. Для очистки следует использовать мягкую щетку и пылесос, избегая абразивных материалов, способных повредить антикоррозионное покрытие алюминиевых ламелей.
Компрессорно-конденсаторный блок как силовой агрегат холодильной системы
Компрессорно-конденсаторный блок объединяет в едином корпусе два ключевых узла холодильного контура: компрессор, обеспечивающий циркуляцию хладагента, и конденсатор, отводящий тепло в окружающую среду. Такая компоновка упрощает монтаж и обслуживание, поскольку отпадает необходимость в прокладке длинных соединительных трубопроводов между разнесенными агрегатами. В торговом холодильном оборудовании применяются как встроенные компрессорно-конденсаторные блоки, так и выносные, устанавливаемые на значительном удалении от охлаждаемого объема.
Конструкция современного компрессорно-конденсаторного блока включает несколько обязательных элементов. Спиральный компрессор, например Danfoss LLZ24T4, обеспечивает сжатие паров хладагента с минимальным уровнем вибрации и шума. Воздушный конденсатор с малошумным шестиполюсным вентилятором рассеивает тепло, отобранное от охлаждаемого объема. Ресивер накапливает сжиженный хладагент и компенсирует колебания тепловой нагрузки. Фильтр-осушитель удаляет влагу и механические загрязнения из контура. Автоматическое реле давления защищает компрессор от работы в недопустимых режимах.
Размещение компрессорно-конденсаторного блока требует учета нескольких факторов. При установке на внешней стенке холодильной камеры необходимо обеспечить свободный приток воздуха к конденсатору. Расстояние до ближайшей поверхности должно составлять не менее тридцати сантиметров. Если блок монтируется в другом помещении, следует учитывать потери холода в соединительных трубопроводах и предусматривать их теплоизоляцию. Для низкотемпературных систем длина фреоновой магистрали обычно не превышает пятнадцати метров из-за роста гидравлического сопротивления и падения давления всасывания.
Холодопроизводительность компрессорно-конденсаторного блока указывается для конкретных условий работы: температуры кипения, температуры конденсации и перегрева всасываемых паров. При изменении любого из этих параметров фактическая производительность отклоняется от паспортной. Например, повышение температуры конденсации на пять градусов снижает холодопроизводительность примерно на семь-десять процентов и одновременно увеличивает потребляемую мощность. Регулярная очистка конденсатора от пыли и пуха - простейшая мера, позволяющая поддерживать расчетный температурный режим.
Холодопроизводительность как интегральный показатель эффективности
Холодопроизводительность количество тепла, которое холодильная машина отводит от охлаждаемого объекта в единицу времени. Измеряется в ваттах или киловаттах. Этот параметр служит основой для подбора оборудования под конкретную задачу: объем камеры, вид хранящегося продукта, температурный режим и интенсивность товарооборота. Ошибка в расчете холодопроизводительности приводит либо к недостаточному охлаждению и порче продуктов, либо к избыточным капитальным затратам и перерасходу электроэнергии.
В технической документации на торговое холодильное оборудование холодопроизводительность указывается при стандартных условиях, установленных соответствующими стандартами. Для среднетемпературных систем это обычно температура кипения минус десять градусов, температура конденсации плюс сорок пять градусов, перегрев всасывания двадцать пять градусов и переохлаждение жидкого хладагента пять градусов. Отклонение реальных условий эксплуатации от стандартных требует введения поправочных коэффициентов, которые приводятся в каталогах производителей.
Для витринного модуля Ikar с длиной корпуса 1250 миллиметров холодопроизводительность составляет 1,2 киловатта при энергопотреблении 0,07 киловатта в сутки в пересчете на час работы. Соотношение холодопроизводительности и потребляемой мощности характеризует энергетическую эффективность установки. Современные спиральные компрессоры с частотным регулированием достигают показателя COP от двух до трех с половиной в зависимости от температурного режима.
Расчет требуемой холодопроизводительности для торговой точки начинается с определения теплопритоков через ограждающие конструкции, от продуктов, от осветительных приборов и от персонала. Для открытых витрин значительная доля теплопритоков приходится на воздухообмен с окружающим помещением. Средний коэффициент запаса при подборе оборудования составляет от десяти до двадцати процентов. Превышение запаса ведет к необоснованному росту стоимости оборудования и энергопотребления, недостаток - к невозможности поддержания заданного температурного режима в часы пиковой нагрузки.
Температурный режим и его классификация
Температурный режим торгового холодильного оборудования определяется целевым назначением и видом хранящегося продукта. Международная классификация выделяет несколько температурных диапазонов, каждый из которых соответствует определенным группам товаров. Низкотемпературный режим предполагает поддержание температуры от минус пятнадцати до минус двадцати пяти градусов и применяется для хранения замороженных продуктов, мороженого и полуфабрикатов. Среднетемпературный режим охватывает диапазон от минус двух до плюс восьми градусов и используется для охлажденного мяса, рыбы, молочных продуктов и кулинарии. Высокотемпературный режим с температурой от плюс восьми до плюс пятнадцати градусов предназначен для овощей, фруктов, напитков и кондитерских изделий.
Классификация температурных режимов торгового холодильного оборудования
| Режим | Диапазон температур | Группы продуктов | Тип оборудования | Допустимое отклонение |
|---|---|---|---|---|

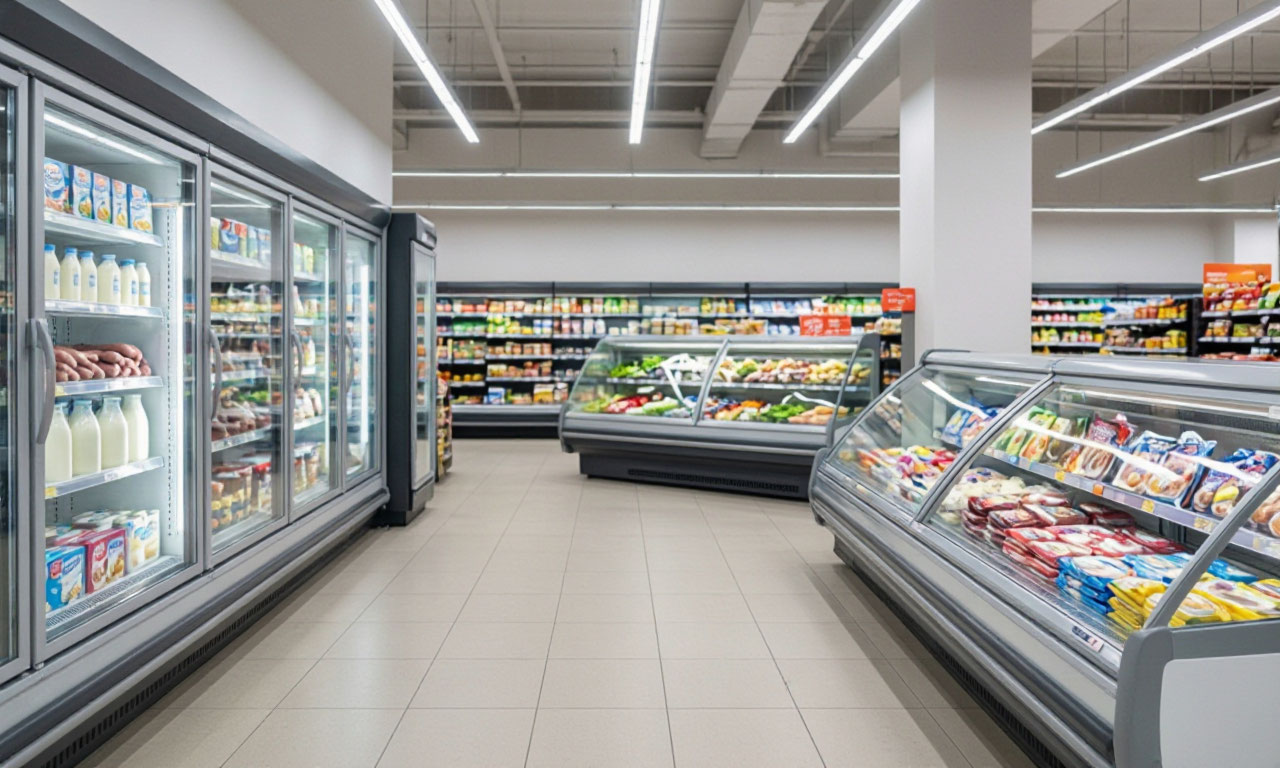

| Низкотемпературный | От минус 15 до минус 25 °C | Замороженные продукты, мороженое, полуфабрикаты | Лари, низкотемпературные шкафы, камеры | До 2 °C |

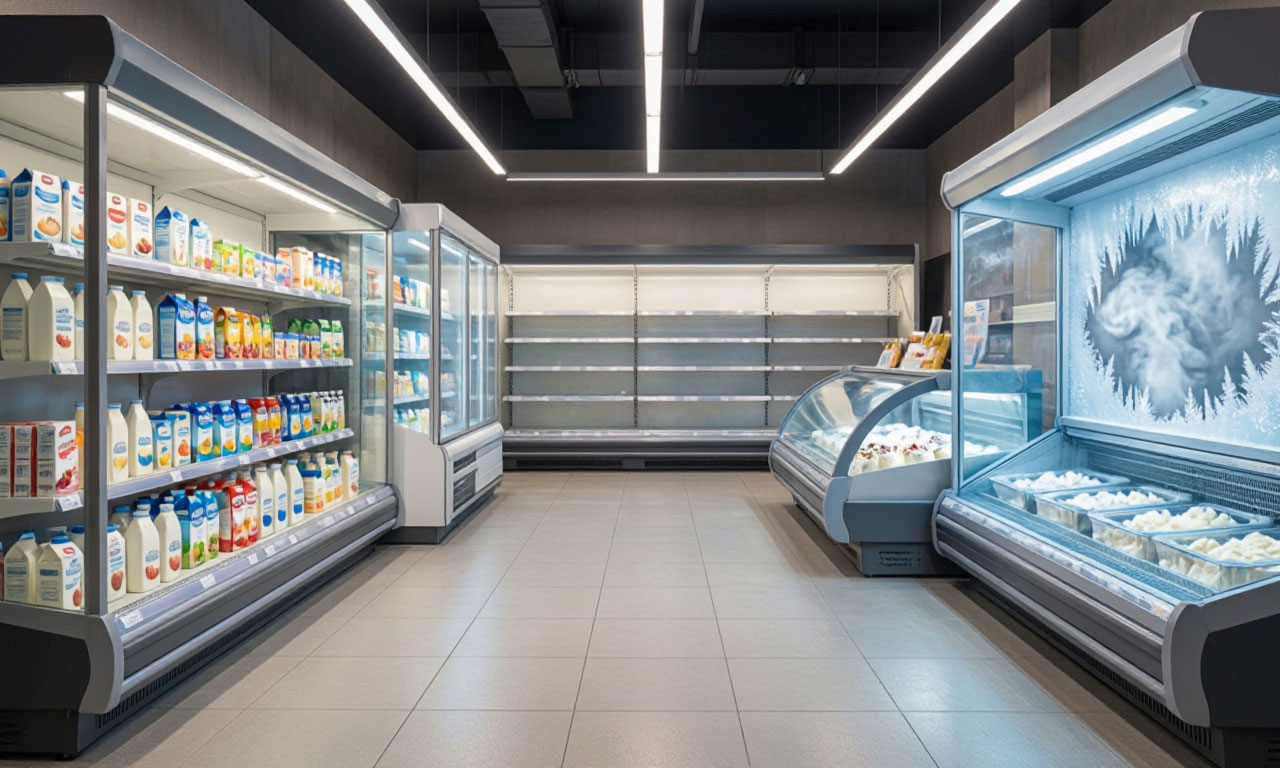

| Среднетемпературный | От минус 2 до плюс 8 °C | Охлажденное мясо, рыба, молочные продукты | Витрины, шкафы, бонеты | До 2 °C |
| Высокотемпературный | От плюс 8 до плюс 15 °C | Овощи, фрукты, напитки, кондитерские изделия | Открытые витрины, шкафы напитков | До 2 °C |
| С электронным управлением | Задается программно | Любые группы при наличии допуска | Модули с контроллерами | До 0,5 °C |
| С механическим термостатом | Задается поворотом ручки | Продукты с нестрогими требованиями | Бюджетные шкафы и витрины | До 1–2 °C |
Точность поддержания температурного режима в торговом оборудовании регламентируется нормативными документами. Для открытых витрин допускается кратковременное повышение температуры продукта при загрузке, но после стабилизации отклонение не должно превышать двух градусов от заданного значения. Системы с электронным управлением обеспечивают точность до половины градуса, механические термостаты - до одного-двух градусов. Для особо чувствительных продуктов, таких как свежее мясо или охлажденная рыба, применяются витрины с функцией ночного затемнения, снижающей теплопритоки в нерабочие часы.
Владельцам торговых предприятий следует учитывать, что температурный режим на поверхности продукта и в воздушной среде витрины может различаться. Измерение температуры воздуха дает лишь косвенное представление о сохранности товара. Для контроля качества хранения рекомендуется периодически использовать термощуп, вводимый непосредственно в продукт. Регулярная калибровка датчиков температуры и проверка работы терморегулятора позволяют своевременно выявлять отклонения и предотвращать порчу товарных запасов.
Витринный модуль как элемент торгового пространства

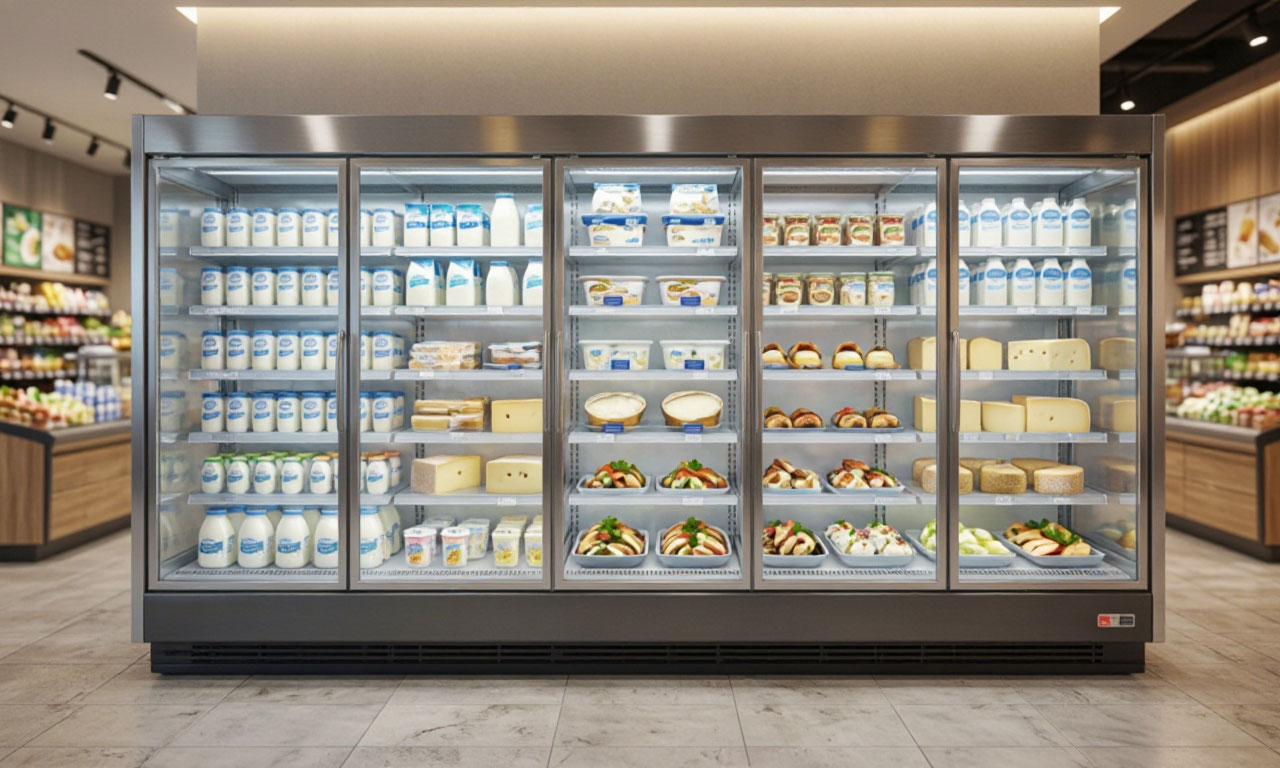

Витринный модуль представляет собой законченное холодильное изделие, предназначенное для демонстрации и продажи продуктов питания. Конструктивно он объединяет охлаждаемый объем, систему освещения, элементы выкладки товара и холодильный агрегат. Модульный принцип построения позволяет собирать линии непрерывной выкладки из отдельных секций, наращивая демонстрационную площадь по мере необходимости. Торцевые модули завершают линию и обеспечивают доступ к товару с боковой стороны.
Современные витринные модули проектируются с учетом эргономики покупательского восприятия. Низкий передний борт увеличивает полезную высоту выкладки и улучшает обзор товара. Светодиодная подсветка верхней панели равномерно освещает продукты, не нагревая их. Наклонные полки с регулируемым шагом позволяют адаптировать витрину под товары различной высоты. Для открытых витрин важнейшим параметром является воздушная завеса - поток холодного воздуха, создающий невидимый барьер между охлаждаемым объемом и теплым воздухом торгового зала.
Энергоэффективность витринного модуля зависит не только от холодильного агрегата, но и от конструкции воздушной завесы. Скорость и направление воздушного потока подбираются таким образом, чтобы минимизировать подсос теплого воздуха без излишнего высушивания продуктов. В витринах с принудительной циркуляцией применяются испарители с увеличенной площадью теплообмена и системы контроля влажности. Модули с выносным холодоснабжением позволяют вынести компрессорно-конденсаторный блок за пределы торгового зала, снизив уровень шума и упростив обслуживание.
При выборе витринного модуля следует обращать внимание на полезный объем и площадь выкладки, а не только на габаритные размеры. Два модуля одинаковой длины могут существенно различаться по вместимости из-за разной глубины полок и высоты внутренней камеры. Для магазинов с высоким товарооборотом предпочтительны модули с увеличенным полезным объемом, тогда как для небольших торговых точек достаточно компактных решений с минимальным энергопотреблением.
Фреоновый контур: замкнутая система циркуляции хладагента
Фреоновый контур объединяет все элементы холодильной машины в единую герметичную систему, по которой циркулирует хладагент. Замкнутость контура обеспечивает постоянство массы рабочего вещества и стабильность термодинамического цикла. Любая утечка фреона нарушает баланс системы, снижает холодопроизводительность и создает угрозу для окружающей среды. Контроль герметичности контура входит в перечень обязательных регламентных работ при обслуживании торгового холодильного оборудования.
Основные элементы фреонового контура соединяются медными трубопроводами, диаметр которых подбирается исходя из требуемого расхода хладагента и допустимых потерь давления. Всасывающая линия имеет наибольший диаметр, поскольку по ней движется газообразный хладагент с низким давлением и большим удельным объемом. Жидкостная линия, подающая сжиженный фреон к испарителю, имеет меньший диаметр. Нагнетательная линия транспортирует горячие пары от компрессора к конденсатору и испытывает наибольшие механические нагрузки.
В состав фреонового контура входят вспомогательные элементы, обеспечивающие надежность и долговечность системы. Фильтр-осушитель задерживает механические частицы и поглощает влагу, наличие которой приводит к образованию кислот и закупориванию капиллярной трубки. Смотровое окно позволяет визуально контролировать наличие хладагента и его агрегатное состояние. Реле низкого и высокого давления отключает компрессор при выходе параметров за допустимые пределы. Терморегулирующий вентиль дозирует подачу хладагента в испаритель в зависимости от перегрева паров на выходе.
Пайка медных трубопроводов фреонового контура требует особой тщательности. Использование флюса на основе хлора вызывает коррозию трубок изнутри, а фтористый флюс ухудшает свойства компрессорного масла. Рекомендуется применять твердый припой на основе фосфорной меди, не требующий флюса. После пайки контур продувается азотом для удаления окислов, а затем вакуумируется до остаточного давления, обеспечивающего удаление влаги и неконденсируемых газов.
Статическое охлаждение: естественная циркуляция холода
Статическое охлаждение реализует принцип естественной конвекции, при котором холодный воздух опускается вниз, а теплый поднимается вверх. Отсутствие вентиляторов упрощает конструкцию, снижает энергопотребление и уровень шума. Влага не выдувается из продуктов, поэтому овощи и фрукты дольше сохраняют сочность и товарный вид. Статические системы широко применяются в витринах для кратковременного хранения и демонстрации продуктов, а также в холодильных шкафах для напитков и кондитерских изделий.
Испаритель статической системы представляет собой батарею из медных трубок с оребрением, размещенную в верхней или задней части охлаждаемого объема. Холод передается продуктам через воздушную прослойку и за счет теплопроводности полок. Температурное поле в статической витрине менее равномерно, чем в системе с принудительной циркуляцией. На полках, расположенных ближе к испарителю, температура ниже, чем в нижней части камеры. Разница может достигать трех-четырех градусов, что необходимо учитывать при выкладке товара.
Оттайка статического испарителя производится вручную или с помощью электрических нагревателей. Ручная оттайка требует отключения оборудования и удаления инея с поверхности испарителя. Автоматические системы оттайки периодически включают нагреватели на короткое время, в течение которого температура в камере может незначительно повышаться. Для витрин с продуктами, чувствительными к перепадам температуры, предпочтительны модели с плавным циклом оттайки и электронным контролем продолжительности нагрева.
Статическое охлаждение не подходит для низкотемпературных витрин с интенсивным товарооборотом, поскольку естественная конвекция не обеспечивает быстрого восстановления температуры после загрузки теплого продукта. В таких случаях применяются комбинированные системы, сочетающие статический испаритель с периодическим включением вентилятора для ускорения воздухообмена. Гибридные решения позволяют сохранить преимущества статики в части сохранения влажности и получить динамику, достаточную для работы с высокой нагрузкой.
Система No-Frost: принудительная циркуляция и автоматическая оттайка

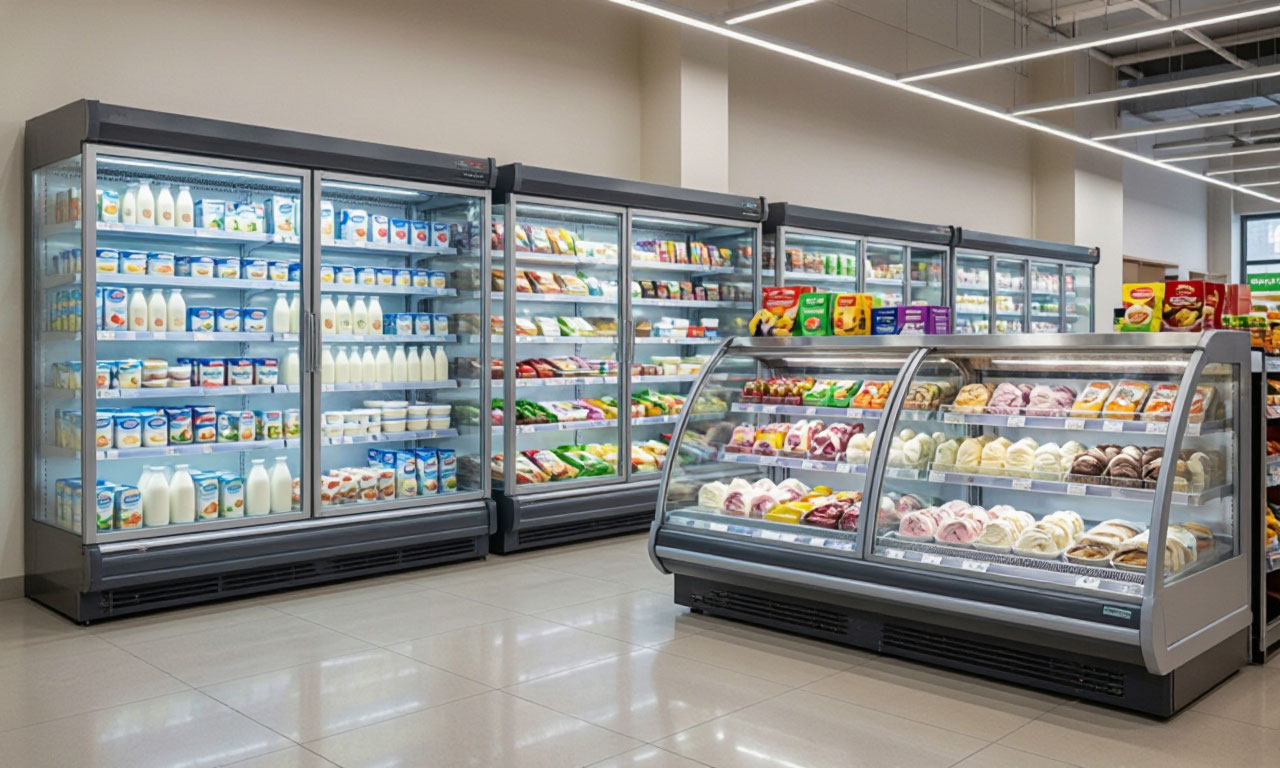

No-Frost представляет собой технологию охлаждения, при которой холодный воздух принудительно циркулирует по всему объему камеры, а испаритель вынесен за пределы полезного пространства. Влага, содержащаяся в воздухе, конденсируется на испарителе и удаляется через дренажную систему. Это полностью исключает образование инея на продуктах и внутренних стенках, избавляя персонал от необходимости проводить ручную оттайку. В торговом холодильном оборудовании No-Frost применяется в шкафах-витринах для замороженных продуктов, морозильных ларях и низкотемпературных камерах.
Циркуляция воздуха в системе No-Frost обеспечивается вентилятором, расположенным в зоне испарителя. Воздух проходит через оребрение испарителя, охлаждается и распределяется по камере через систему воздуховодов. Равномерность температурного поля в разных точках камеры достигается точнее, чем при статическом охлаждении. Разница температур между верхней и нижней полками обычно не превышает одного-двух градусов. Продукты, размещенные на разных уровнях, находятся в одинаковых условиях хранения.
Система No-Frost имеет и особенности, которые следует учитывать при выборе оборудования. Принудительная циркуляция воздуха способствует более интенсивному испарению влаги с поверхности незакрытых продуктов. Для минимизации потерь влаги рекомендуется использовать контейнеры с крышками или вакуумную упаковку. Уровень шума витрин с No-Frost выше, чем у статических моделей, из-за работающего вентилятора. Периодические циклы оттайки сопровождаются кратковременным повышением температуры в камере, что требует запаса по температурному режиму для чувствительных продуктов.
Обслуживание системы No-Frost включает регулярную очистку дренажного отверстия и проверку работы вентилятора. Засорение дренажа приводит к накоплению воды в поддоне и образованию ледяной пробки. Забитый вентилятор снижает эффективность циркуляции воздуха и вызывает неравномерное охлаждение. Периодичность технического обслуживания зависит от интенсивности эксплуатации и запыленности торгового помещения, но не должна превышать одного раза в полгода.
Энергоэффективность класса А+ и пути ее повышения
Класс энергоэффективности А+ присваивается торговому холодильному оборудованию, потребляющему на пятнадцать-двадцать процентов меньше электроэнергии по сравнению со средним показателем для аналогичных моделей. Классификация разработана для информирования покупателей об эксплуатационных расходах и стимулирования производителей к внедрению энергосберегающих технологий. Для профессионального холодильного оборудования границы классов устанавливаются отдельными нормативными актами, учитывающими специфику круглосуточной работы и высокие теплопритоки.
Достижение класса А+ обеспечивается комплексом конструктивных и технологических решений. Спиральные компрессоры с частотным регулированием снижают энергопотребление за счет адаптации производительности к текущей тепловой нагрузке. Улучшенная теплоизоляция корпуса с применением современных вспененных материалов сокращает теплопритоки через ограждающие конструкции. Оптимизированные испарители с увеличенной площадью теплообмена позволяют поддерживать требуемую температуру при меньшей разности потенциалов. Светодиодное освещение потребляет в несколько раз меньше электроэнергии, чем традиционные лампы накаливания, и не нагревает охлаждаемый объем.
Годовое потребление электроэнергии холодильным шкафом класса А+ составляет порядка двухсот тридцати киловатт-часов при суточном расходе около шестисот тридцати ватт-часов. Для витрины с выносным холодоснабжением энергопотребление самого модуля сводится к работе вентиляторов и освещения, а основная нагрузка ложится на компрессорно-конденсаторный блок. Суммарное энергопотребление системы с выносным агрегатом может быть ниже, чем у встроенного оборудования, за счет выноса тепла из торгового зала и снижения нагрузки на систему кондиционирования.
Практические меры повышения энергоэффективности торгового холода включают регулярную очистку конденсатора, проверку герметичности фреонового контура, калибровку терморегуляторов и замену уплотнителей дверей. Установка ночных шторок на открытые витрины сокращает теплопритоки в нерабочие часы на тридцать-сорок процентов. Размещение холодильного оборудования вдали от источников тепла - отопительных приборов, витрин с горячей выкладкой, прямых солнечных лучей - снижает нагрузку на компрессор и продлевает срок службы агрегата. Своевременная загрузка витрин продуктами с соблюдением товарного соседства также влияет на энергопотребление, поскольку полная загрузка способствует более стабильному температурному режиму.
Заключительные рекомендации по выбору и эксплуатации
Выбор торгового холодильного оборудования начинается с определения температурного режима и ассортимента продукции. Для замороженных продуктов потребуется низкотемпературная витрина с No-Frost или статической системой в зависимости от требований к сохранности влаги. Для охлажденной гастрономии оптимальны среднетемпературные модули с принудительной циркуляцией и точным контролем температуры. Напитки и бакалея размещаются в высокотемпературных шкафах с минимальным энергопотреблением.
При оценке холодопроизводительности следует ориентироваться на реальные условия эксплуатации, а не только на паспортные данные. Уточнение температуры в торговом зале, интенсивности товарооборота и режима открытия дверей позволяет скорректировать требуемую мощность. Запас по холодопроизводительности в пределах двадцати процентов обеспечивает устойчивую работу в часы пиковых нагрузок без избыточного энергопотребления. Превышение запаса ведет к частым циклам включения-выключения компрессора и ускоренному износу.
Техническое обслуживание фреонового контура должно проводиться квалифицированными специалистами с использованием профессионального оборудования. Самостоятельная дозаправка хладагента без вакуумирования системы приводит к попаданию влаги и неконденсируемых газов в контур, что вызывает кислотное загрязнение масла и выход компрессора из строя. Периодичность проверки герметичности контура определяется объемом заправки хладагента: для систем с зарядкой более пяти килограммов фреона контроль проводится не реже одного раза в год.
Соблюдение правил эксплуатации и своевременное обслуживание торгового холодильного оборудования обеспечивают стабильное качество продуктов, снижают эксплуатационные расходы и продлевают срок службы техники. Понимание принципов работы каждого узла - от хладагента до компрессорно-конденсаторного блока - позволяет принимать обоснованные решения при выборе, настройке и модернизации холодильных систем торгового предприятия.
